Industrial Öl-Wasser Kühlsystem Rekonstruktion

Die Kühl-Ölbehälter und Pumpen sind in den Keller (etwa 120 x 70 m) installiert. Die früher handgesteuerten Kühlkreise
wollte der Besteller austauschen an einen elektronisch gesteuerten, die Rohrleitungen, Pumpen und Ventilen wurden ausgetauscht,
neue Funktionen wurden installiert. Die Vermessung und den Anpassung den bleibenden Rohrleitungen war auch nicht einfach.

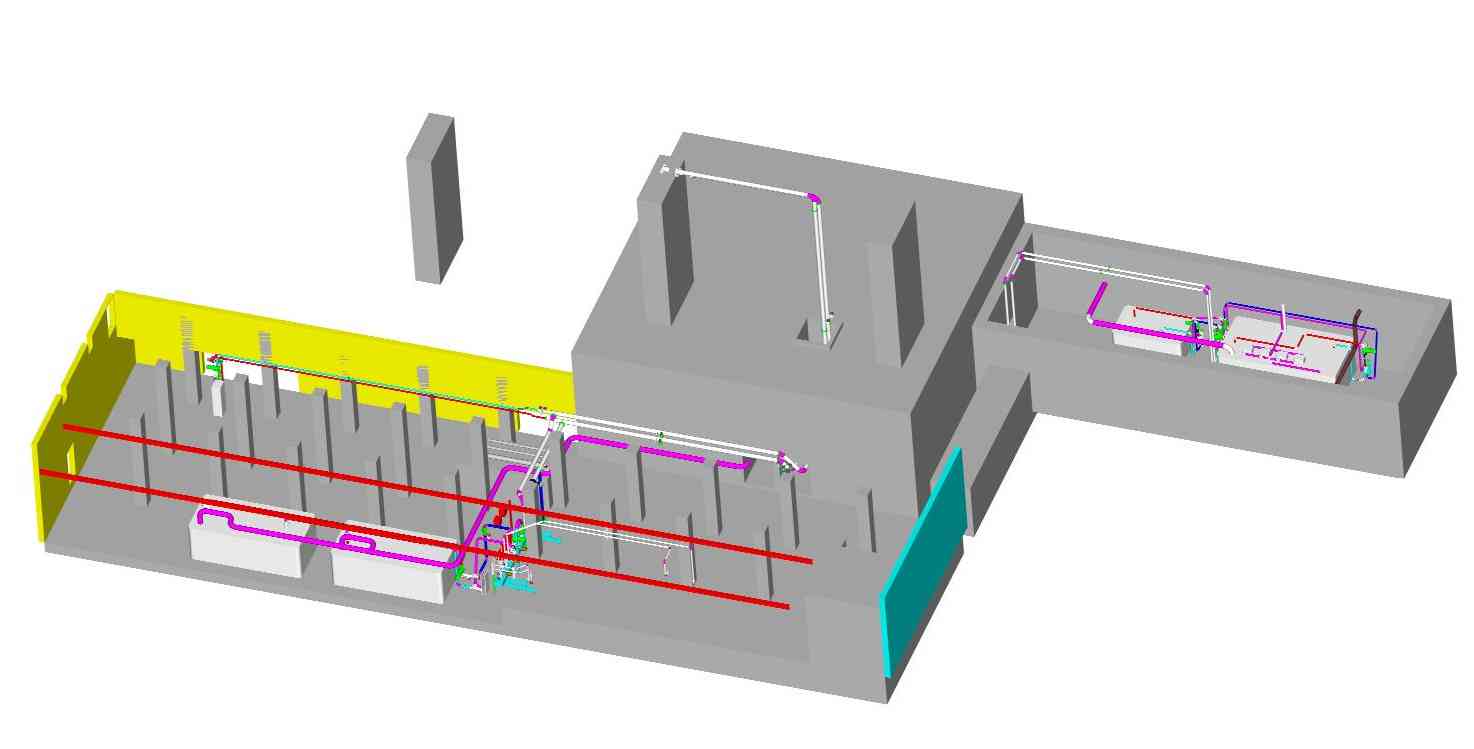

Ohne den 3d Modell der Kellersysteme - die der Kunde früher erstellte - wurde unmöglich die Aufgabe zu erfüllen.
Während der Vermessung müßten wir kontrollieren, ob die Wände und Durchbruchen in richtigen Positionen sind.
Vergrössen

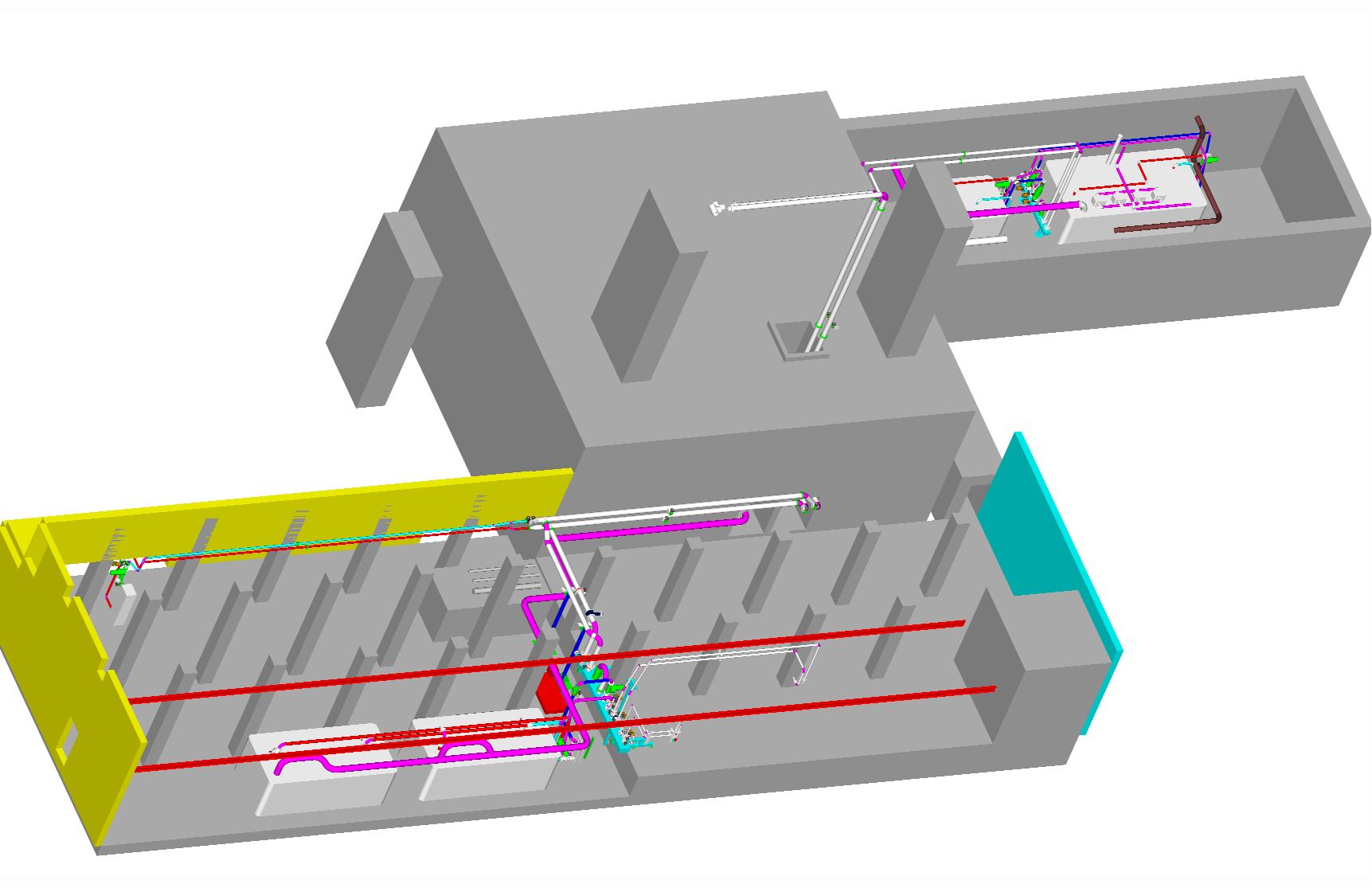

ein anderen Perspektiv von meistens ND80 Rohrleitung


unten zeigen wir den engen, und stark umorganisierten Kellerteil - welchen am rechte Seite den oberen Abbildungen ist

Die mehreren m³ Ölbehȁlter sind einzel temperiert mit Öl/Wasser Wȁrmetauscher

Natürlich wurde auch Herstelldokumentation erstellt auf Grund dieses Modell
