Forgóváz vizsgáló próbapad és fordítókorong

a szerkezet célja : kétoldali légrugós alátámasztású vasúti kocsik futásbiztonsági ellenőrzése terheléseloszlás ellenőrzéssel
az ellenőrzés során a szimulált kocsiterhelést két módon vezetjük a forgóvázra
1. a légrugók belső ütközőin keresztül változtatható nagyságú hidraulikus próbaterhelés
2. a légrugók feltöltésével üzemszerű terhelés - légrugó tömörség ellenőrzés

mindkét esetben a  forgóvázra szimmetrikusan vezetett terhelőerőnek és
a kerekeken megjelenő sin-kontakterők egyenletes eloszlását figyeljük
ideális esetben a négy kerék azonos erővel terheli a vágányt - ekkor a legkisebb a kisiklás veszélye

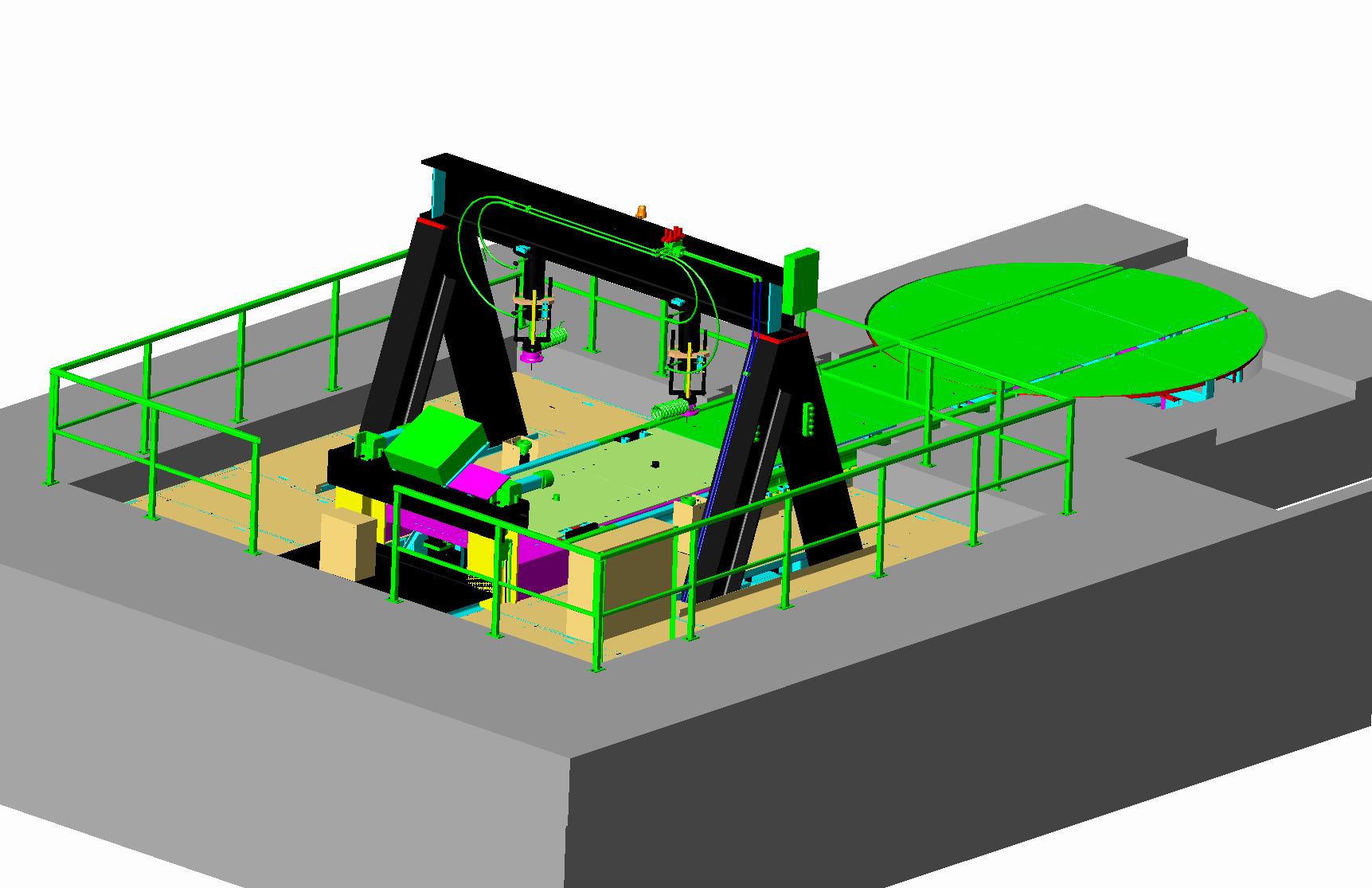

vizsgáló és fordító

a berendezés félautomata üzemben végzi az ellenőrzést, és a jegyzőkönyvezést

vizsgáló

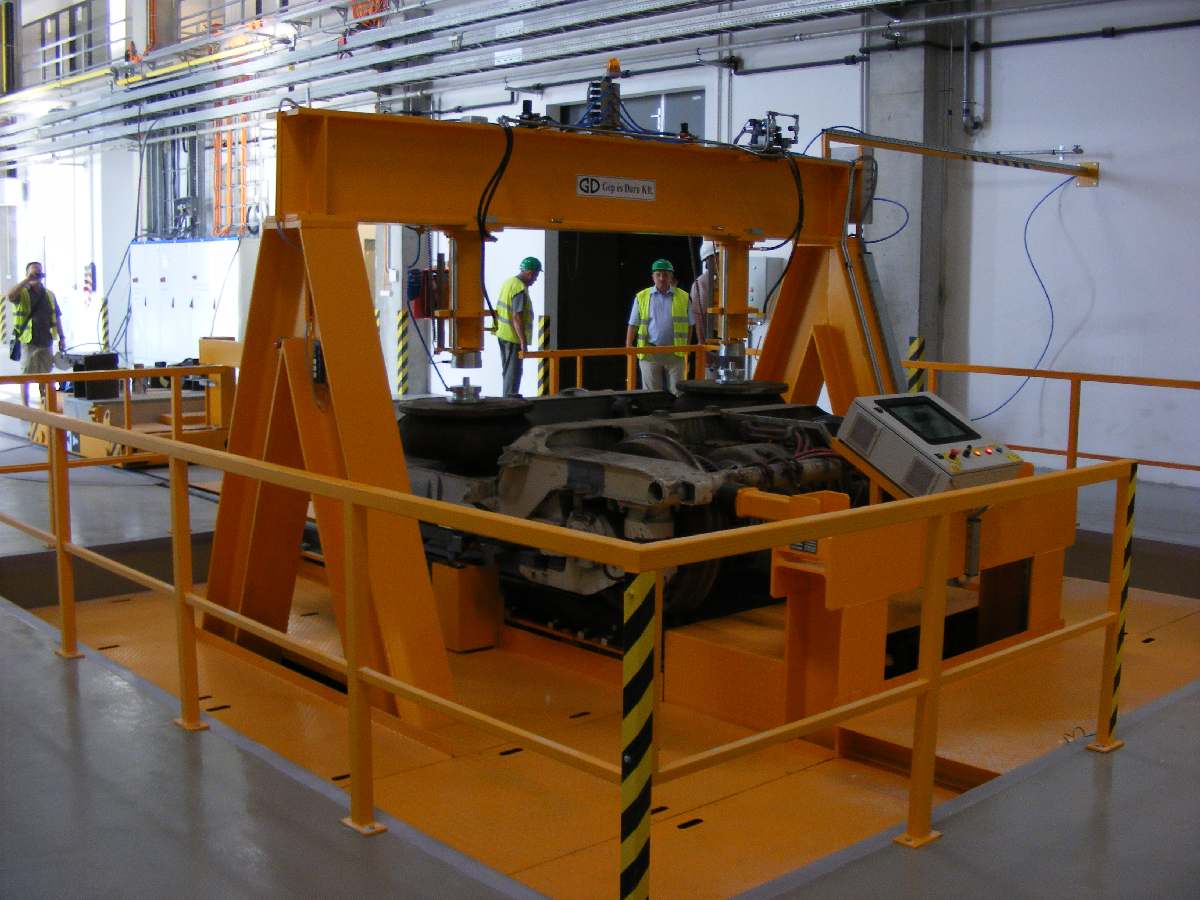

fotó az üzembehelyezésről

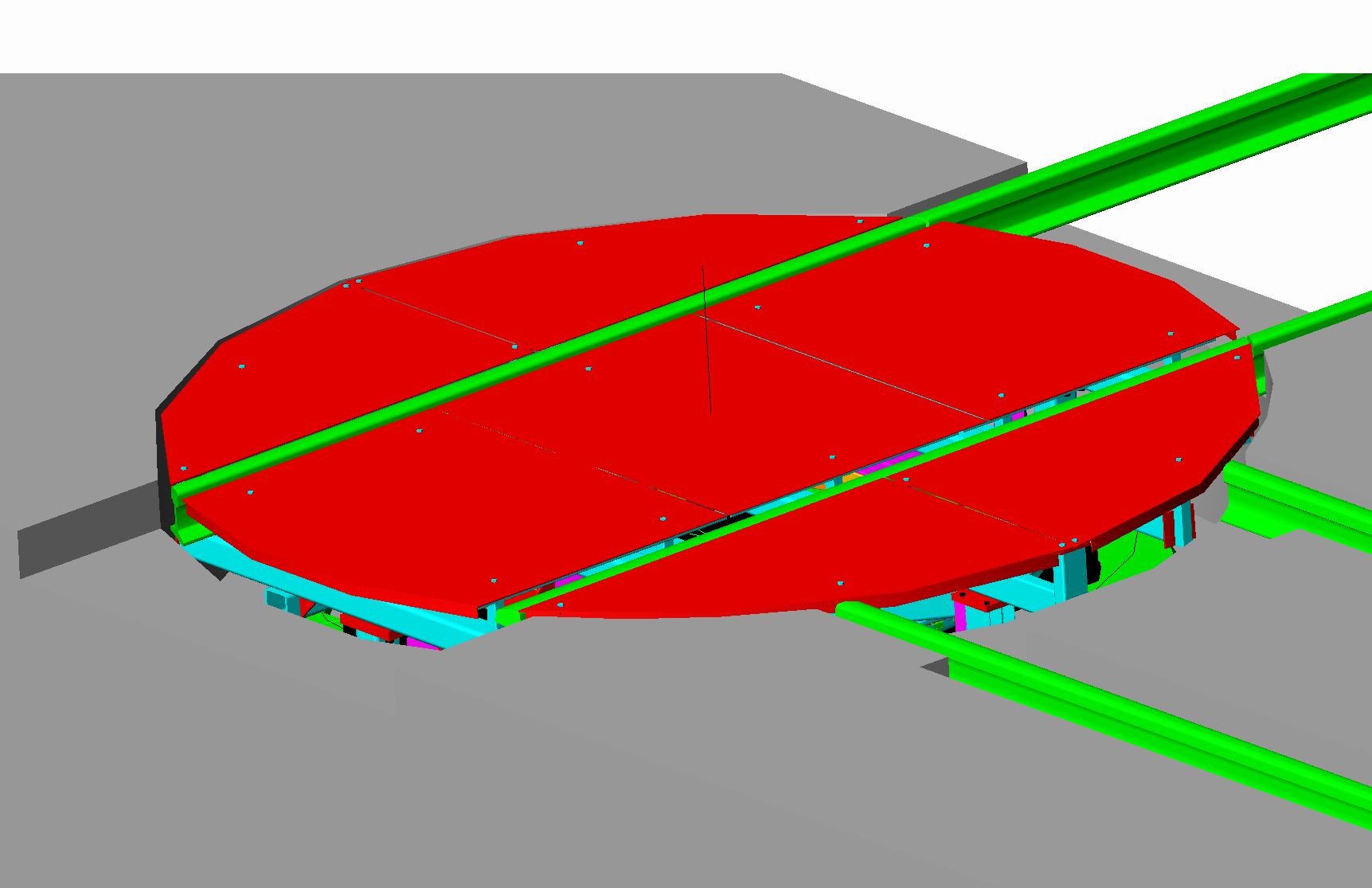

3 m vágányhosszal készült 7,5 t teherbírású forgóváz fordító...
félautomata működtetés révén egyszeri indítással 90 fokot fordul

a fordító a javításra, vagy beépítésre váró forgóvázak irányhelyes beállítását teszi lehetővé
forditó

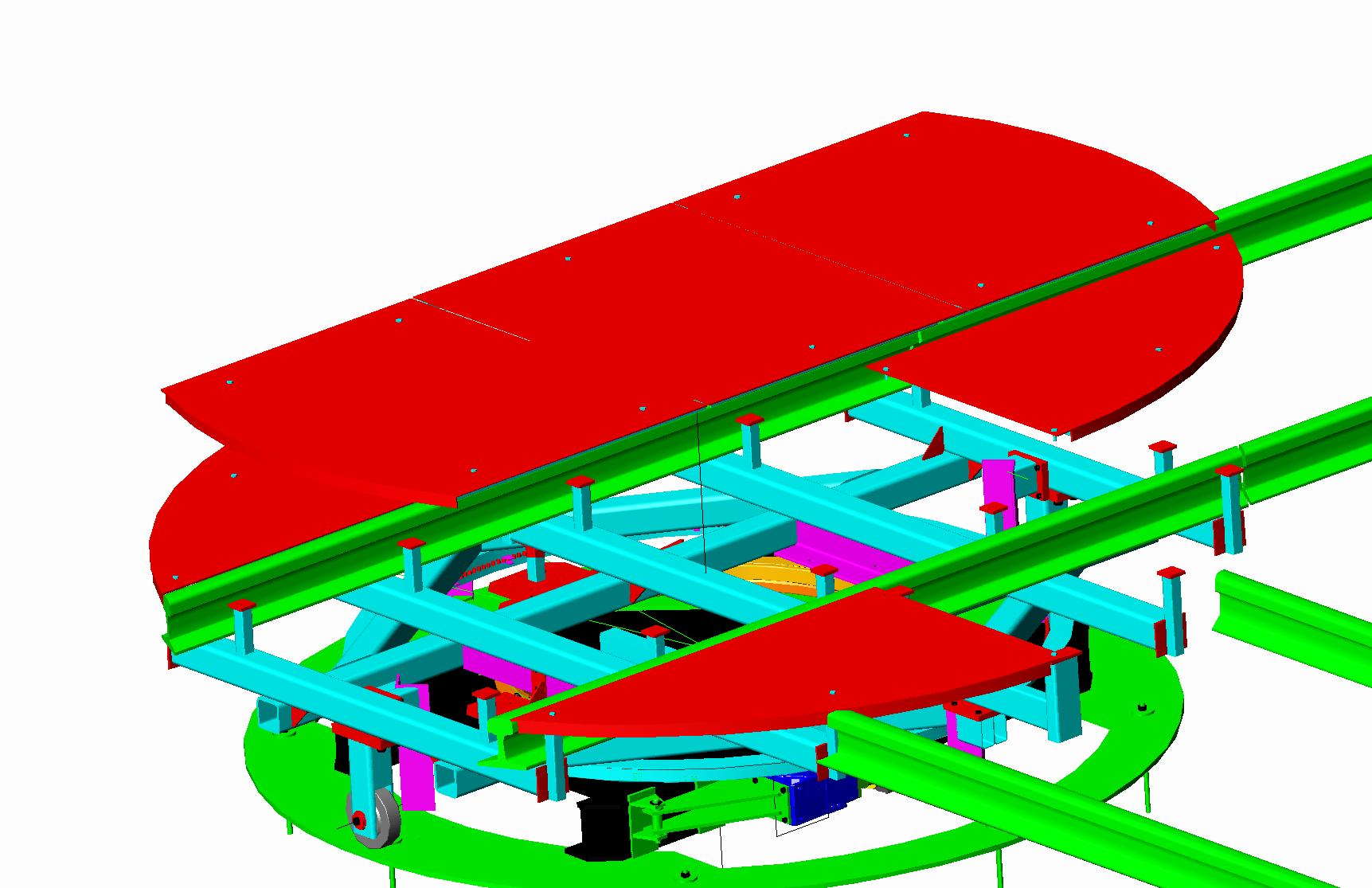

a szerkezet néhány részlete robbantott képen
fordito
                robbantva

és ami megvalósult, háttérben a fordítókorong, rajta a forgóváz mozgató akkus vontató

FVA 2000

háttérben a fordítón áll a forgóvázak gépi mozgatására szolgáló elektromos vontató

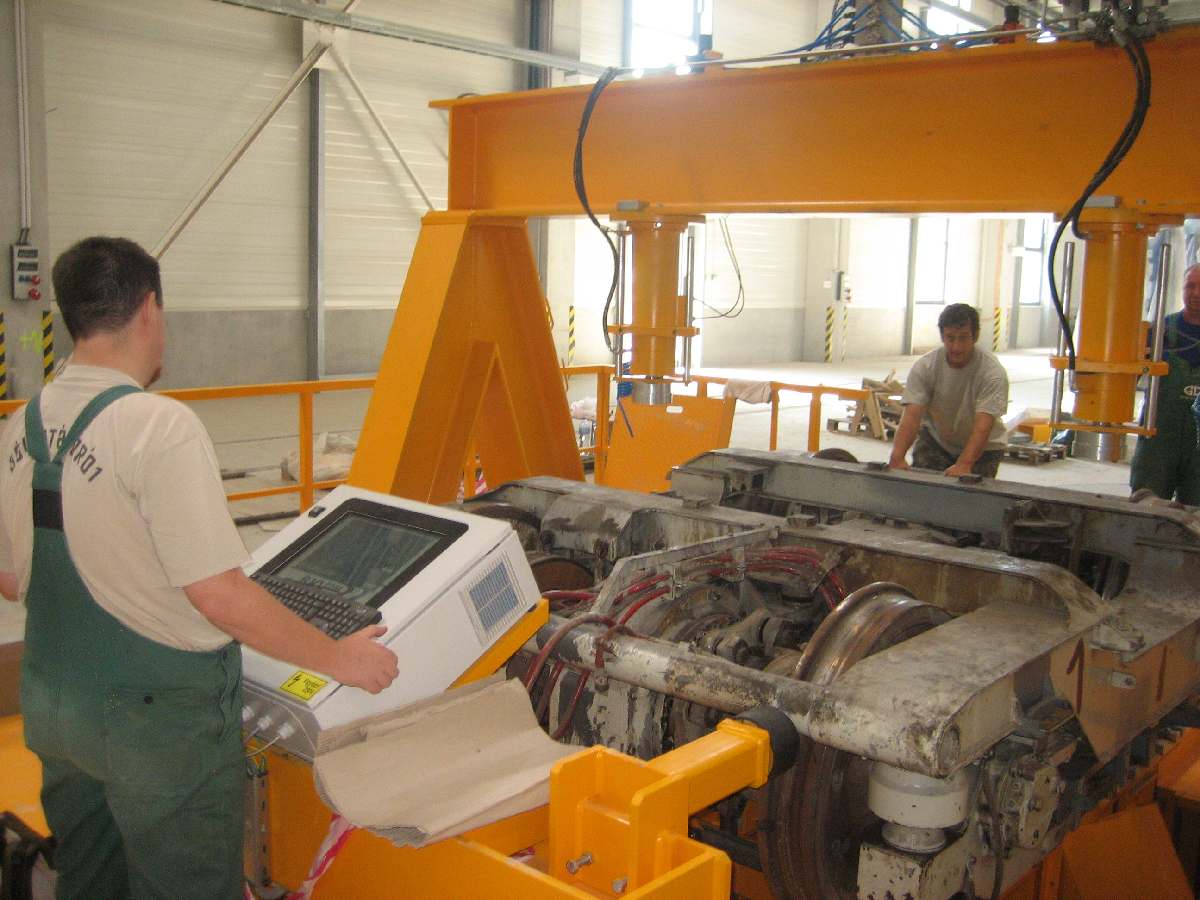

fotó FVA2000
a beüzemelés munkálatai
